临港信息飞鱼D0401项目—一种新型组合支护体系的创新应用
上海临港信息飞鱼D0401地块
是一座集云计算
通信技术、人工智能
软件服务、数据服务等高新基础产业的
综合数字化园区
是建设发展创新经济、服务经济
开放经济的重要承载地
该项目位于上海市浦东新区临港新片区,南至海基六路,北至海洋六路,东至海基五路,拟建建筑物正负零相当于绝对标高5.300m,场地整平后标高为4.300m,基坑面积为80500m²,基坑总周长为1200m,整个地下室被分为A区、B区、C区及D区四个区块,基坑普遍区域开挖深度为6.00~6.45m,基坑安全等级为三级,环境保护等级为三级。基坑影响范围土层主要包括粉质黏土、砂质粉土、淤泥质黏土层。
城地建设集团有限公司(以下简称“我司”)于2022年6月进场进行先期基坑支护施工,至完成围护结构施工任务,仅仅花费2个月时间,而这高效化成果的实现依赖于我司创新特种技术的实际运用。
本项目主要使用了一种新型组合桩围护结构——型钢钢板连续墙与斜向支撑桩组合围护结构。
型钢钢板连续墙是由不同型号的H型钢桩与U型钢板桩锁扣搭接形成一体的钢墙,而斜向支撑桩是通过我司专用机械设备以多变的角度沉压预制式的斜向方桩。
两者工厂预制化的特质保证了施工的工效,且施工过程无污染排放,对环境的保护更加有利。另外,由于钢性板材的可重复利用性,又大大降低了工程造价,对比其他传统施工工艺或支护体系来说,具有显著的:

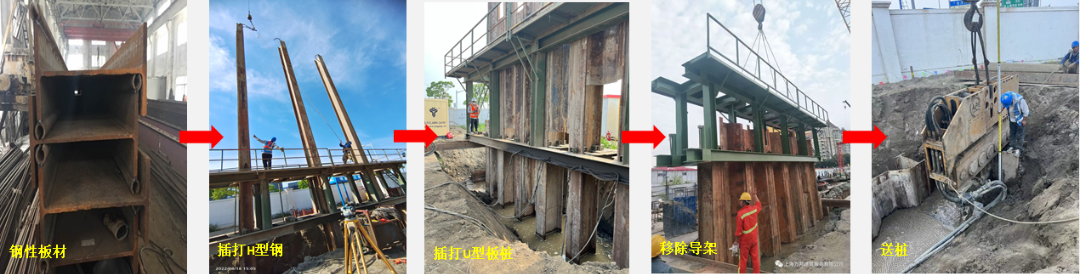

▲型钢钢板连续墙▲

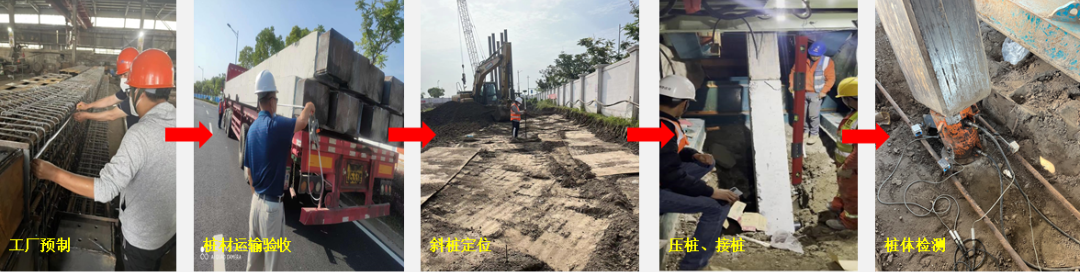

▲斜向支撑桩▲
在项目推进实施过程中,我司为保证支护结构的施工进度控制与施工质量控制,合理进行施工部署及总平图布置,并结合现场实际工况不断优化施工方案,做好各项施工准备工作,严格控制工作流程。
对型钢钢板连续墙的定位插打、斜向支撑桩的预制、检测及现场压桩施打、钢筋模板安装、混凝土浇筑等过程进行严格调试与控制,保证了型钢钢板连续墙与斜向支撑桩的内实外美。新型组合支护体系的顺利实施完成,是推进项目基坑土方安全开挖的一个关键时间节点,标志着临港信息飞鱼项目施工跨出了关键性的一步。
通过后期现场土方开挖及监测,型钢钢板连续墙+斜向支撑桩组合工法技术展现出工程可靠度高,变形稳定且较小、施工周期短等优越性,具体可以表现为:

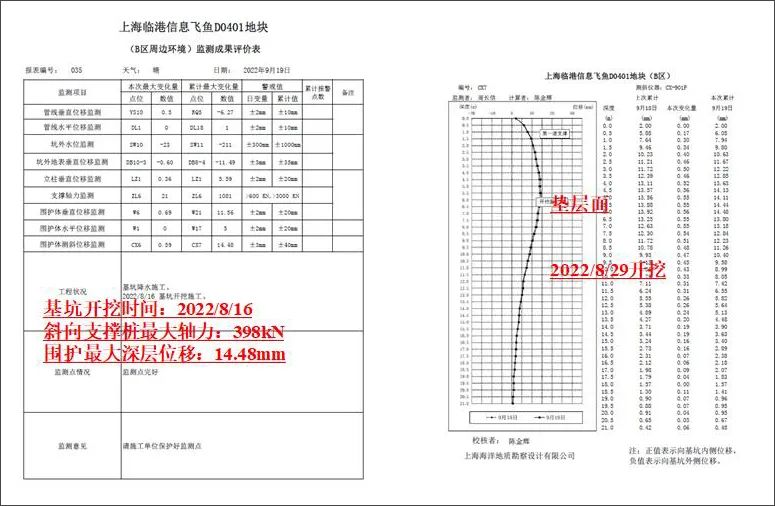

▲现场监测变形图▲
我司秉持“科学创造未来”,依托先进的施工设备及技术设计,形成此具有鲜明特征的新型支护结构体系,解决了传统基坑施工慢、风险高的问题,既保证基坑的安全稳定性,又快捷绿色,符合顺应国家生态环境建设规划,具有工程应用深化推广的长远意义。
